Produktbeskrivelse
Produktspesifikasjoner
| Standarder | ASTM A312 / ASME SA312 |
| Stålkvaliteter | 304 304L 304H 304LN 309S 309H 310S 316 316L 316LN 317 321 347 347H 348 904L |
| Tilsvarende standarder | EN 10216-5 / DIN 17458 / JIS G3459 |
| Rørets ytre diameter (OD) | 12-165 mm, kan tilpasses |
| Rørveggtykkelse (WT) | 1–20 mm, kan tilpasses |
| Rørlengde | Opptil 18m, kan tilpasses |
| Finnehøyde | 6–50 mm, kan tilpasses |
| Finnetykkelse | 0,3-5,0 mm, kan tilpasses |
| Fin Pitch | 4-13 FPI, kan tilpasses |
Basematerialet i rustfritt stål ASTM A312 inneholder 18 %–20 % krom og 8 %–13 % nikkel (med TP316L som inneholder ytterligere 2 %–3 % molybden). En tett kromoksidpassiveringsfilm dannes på overflaten, som effektivt motstår korrosjon fra sulfider (H₂S), kloridioner (Cl⁻) og sure medier som er tilstede i olje- og gassmiljøer, og oppfyller dermed standardene for korrosjonsbestandighet i olje- og gassindustrien.
Det rustfritt innpakkede ribberøret bruker en kald-omvikling og høy-sveiseprosess, som sikrer en tett mekanisk låsing mellom finnene og basisrøret med en kontaktavstand på mindre enn eller lik 0,05 mm. Validert gjennom vibrasjonstesting, viser finnene ingen forskyvning eller løsrivelse selv under komplekse driftsforhold.
Tilpassede tjenester
- TORICH tilbyr tilpasningstjenester skreddersydd etter kundens behov, inkludert produksjon av rør i ulike materialer-som 304, 316, 321, 310 og 2205 – samt tilpassede dimensjoner.
- I tillegg til standard syltet finish tilbyr vi en rekke overflatebehandlinger, inkludert lysglødning, sandblåsing og elektropolering.
- Vi tilbyr også finnetjenester for «U-bend-rør»; spesifikt for røykgassmiljøer preget av høye støvnivåer og en tilbøyelighet til begroing, støtter vi tilpasningen av ekstra-bred finneavstand (f.eks. 4–6 mm) for å forhindre tilstopping.
Kjemisk sammensetning
| Element | C | Mn | Si | P (maks.) | S (maks) | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| 304L | Mindre enn eller lik 0,030 | Mindre enn eller lik 2,00 | Mindre enn eller lik 1,00 | Mindre enn eller lik 0,045 | Mindre enn eller lik 0,030 | 18.0–20.0 | 8.0–12.0 | - |
| 309S | Mindre enn eller lik 0,080 | Mindre enn eller lik 2,00 | Mindre enn eller lik 1,00 | Mindre enn eller lik 0,045 | Mindre enn eller lik 0,030 | 22.0–24.0 | 12.0–15.0 | - |
| 316L | Mindre enn eller lik 0,030 | Mindre enn eller lik 2,00 | Mindre enn eller lik 1,00 | Mindre enn eller lik 0,045 | Mindre enn eller lik 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
Mekaniske egenskaper
| Eiendom | Strekkstyrke (MPa) | Yield Styrke (MPa) | Forlengelse (%) | Hardhet (HB) |
| 304L | Større enn eller lik 485 | Større enn eller lik 170 | Større enn eller lik 35 | Mindre enn eller lik 192 |
| 309S | Større enn eller lik 515 | Større enn eller lik 205 | Større enn eller lik 40 | Mindre enn eller lik 192 |
| 316L | Større enn eller lik 485 | Større enn eller lik 170 | Større enn eller lik 40 | Mindre enn eller lik 192 |
Mulige alternative karakterer
- Incoloy 800 / 800H viser utmerket krypestyrke og bruddstyrke ved høy-temperatur, noe som gjør den egnet for varmevekslere som opererer ved temperaturer over 600–800 grader.
- Inconel 600 / 625 har overlegen korrosjonsmotstand og oksidasjonsmotstand, noe som gjør den egnet for røykgassvarmevekslere med høye-temperaturer.
- 904L demonstrerer eksepsjonell motstand mot gropdannelse, sprekk-korrosjon og kloridkorrosjon, noe som gjør den egnet for sjøvannsavsaltingsanlegg.
bruksområder
De spesifikke bruksområdene for ASTM A312 rustfritt innpakket ribberør i olje- og gassindustrien er som følger:
- Luftkjølere i oljeraffinerier
- Varmevekslere for offshore oljeplattformer og FPSO-systemer
- Glykolregenereringsenheter og gassdehydreringssystemer
- Fordampningssystemer for flytende naturgass (LNG).
- Svovelgjenvinningsenheter
- Fyrte varmeovner og petrokjemiske ovner i raffinerier
- Marine HVAC varmevekslersystemer

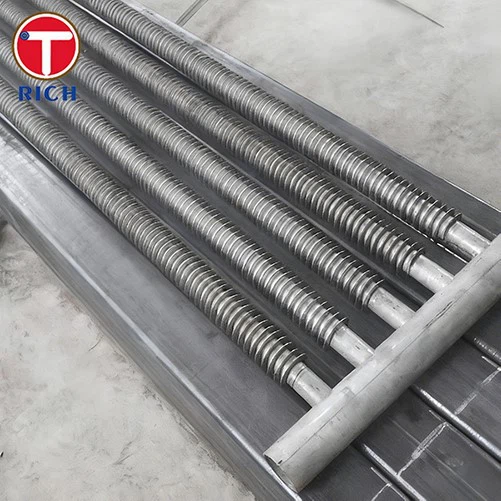

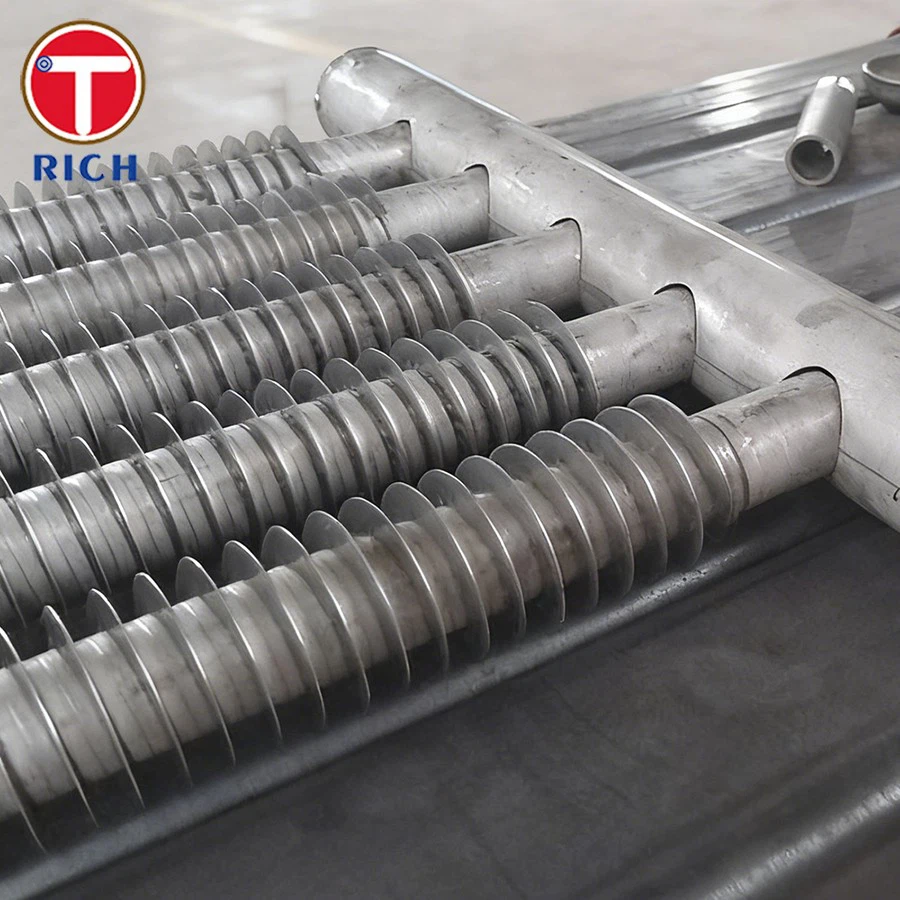

Produktutstilling
Testing av utstyr
Fabrikkutstyr
Beisingsutstyr
Produktpakke
FAQ
Spørsmål: Hva er et spiral-viklet ribberør, og hvordan forbedrer det varmeoverføringseffektiviteten?
A: Spiral-viklede ribberør øker kontaktflatearealet til en varmeveksler ved å vikle en kontinuerlig spiralmetallstrimmel (finne) tett rundt den ytre overflaten av et basisrør. I olje- og gassapplikasjoner fremmer denne konfigurasjonen intens turbulens i den eksterne væsken som strømmer gjennom skallsiden, og reduserer derved den termiske motstanden betydelig.
Spørsmål: Kan spesialiserte legeringer brukes til både basisrøret og finnene?
A: Ja, dupleks rustfritt stål, super dupleks rustfritt stål, Inconel og 254 SMO er alle tilgjengelige alternativer.
Spørsmål: Kan du produsere bøyde ribberør for bruk i U-rørbuntvarmevekslere?
A: Ja, vi kan produsere U-bøyde ribberør. Vi kan imøtekomme innledende rette rørlengder på opptil 27 000 mm samtidig som vi opprettholder optimal finnetetthet. Ved å kontrollere bøyeradiusen nøye og bruke varmebehandling etter-bøying, sikrer vi at bøyningene forblir fri for rynker og overdreven veggfortynning.
