Produktbeskrivelse
Produktspesifikasjoner
| Standarder |
ASTM A519 / ASME SA519 |
| Stålkvaliteter | E3310,4012,4023,4024,4027,4028,4037,4042 4047,4063,4118,4130,4135,4137,4140,4142 osv. |
| Tilsvarende standarder | EN 10297-1 / JIS G3441/ GB/T 8162 |
| Ytre diameter (OD) | 5 mm-630 mm |
| Veggtykkelse (WT) | 1,5 mm-50 mm |
| Lengde | 6/12 m |
| Overflatebehandling | |
| Produksjonsprosess | kaldtrekking over dor |
| Betingelse | +SR / +N / Q&T (kundespesifisert) |
Etter stress-avlastning eller avkjøling-og-tempereringsbehandling, tilbyr 4140 DOM-rør en minimum flytegrense på 690 MPa (100 ksi) og en eksepsjonell høy-trykkbelastning-bærekapasitet; sammenlignet med 1026 DOM-rør, tillater det en reduksjon i sylinderveggtykkelse på over 25 % ved produksjon av hydrauliske sylindre designet for samme driftstrykk.
DOM-prosessen oppnår en indre overflateruhet på Ra mindre enn eller lik 1,6 μm og opprettholder streng kontroll over indre diametertoleranser (H8–H9-grader). Takket være denne nøyaktige dimensjonsnøyaktigheten, integreres slangen sømløst med stempeltetninger, noe som reduserer hydraulikkvæskelekkasje og friksjonstap betydelig.
I motsetning til tradisjonelle hard-krom-belagte stempelstenger (som Ck45/1045-stål) som krever omfattende boring, reduserer 4140 DOM presisjonsstålrør bearbeiding med 30 %.
Tilpassede tjenester
- TORICH tilbyr honingtjenester for dype-hull, som oppnår indre diametertoleranser på H7 og en ruhet på Ra 0,4–0,8 μm (speil-lignende finish).
- Vi tilbyr slitasjebestandig og anti-korrosjonsoverflatebelegg, inkludert hardkrombelegg for boringen (med en beleggtykkelse på 0,03–0,15 mm per side og hardhet på HV 800–1000 / HRC 60+) og hardforkromning for ytre diameter.
- Tjenestene inkluderer også innvendig og utvendig gjenger (UNF, metriske M-gjenger og trapes-/støttegjenger), tetningssporboring og maskinering av sveisefaser av type J{-, V- eller U-.
Kjemisk sammensetning
| Element | C | Mn | Si | Cr | Mo | P (maks.) | S (maks) |
| 4140 | 0.38–0.43 | 0.75–1.00 | 0.15–0.35 | 0.80–1.10 | 0.15–0.25 | 0.035 | 0.040 |
Mekaniske egenskaper
| Eiendom | Strekkstyrke (MPa) | Yield Strength (MPa) | Forlengelse (%) | Hardhet (HB) |
| 4140 Q&T | 850–1000 | 655–850 | 15–25 | 197–235 |
Mulige alternative karakterer
- 4130 er en lavere-karbonversjon av 4140; den tilbyr overlegen sveisbarhet, er lettere å varme-behandle og er mer kostnadseffektiv-og gjør den egnet for lette-til-middels-hydrauliske sylindre med lavt-trykk som opererer ved trykk på 25 MPa eller mindre.
- 4340 inkorporerer nikkel i krom-molybdenlegeringsbasen, noe som resulterer i generelle mekaniske egenskaper som er 15 % bedre enn 4140; den er egnet for applikasjoner innen romfart, forsvar og store-gruvemaskiner.
- EN 10297-1 42CrMo4 og JIS G3441 SCM440 er tilsvarende standarder til 4140, med kjemiske sammensetninger som tilsvarer nesten nøyaktig de til 4140.
bruksområder
ASTM A519 4140 DOM-rør er mye brukt i produksjon og montering av ulike hydrauliske og pneumatiske sylindre med høy-ytelse på tvers av disse sektorene:
- Anleggsmaskiner: Bom- og skuffesylindre for gravemaskiner, lastere og bulldosere
- Gruve- og tunnelutstyr: Hydrauliske støtteben, jekker og fremdriftssylindre for tunnelboremaskiner (TBM)
- Industrielt utstyr: Form-klemme- og utkastsylindere for sprøytestøpemaskiner,-pressestøpemaskiner og presser
- Tunge-kjøretøyer: Heisylindere for dumper; kranstøtte og teleskopbomsylindere
- Energi og marin: Utjevningssystemer for offshoreplattformer; portdriftssylindre for vannkraftverk
- Pneumatiske systemer: Høytrykks-pusteluftsylindere; høytrykksluftkompressorsylindere

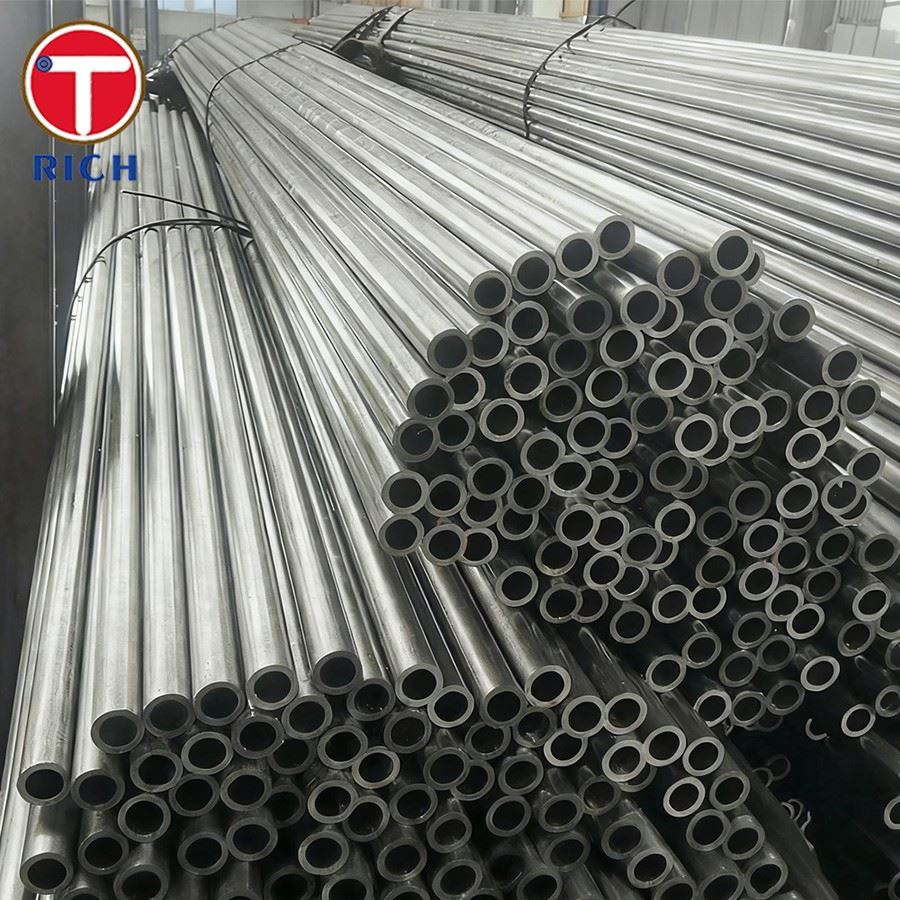

Produktutstilling
Testing av utstyr
Fabrikkutstyr
Beisingsutstyr
Produktpakke
FAQ
Spørsmål: Hva er leveringshardheten til 4140 DOM-rør, og er det egnet for videre behandling?
A: Den leveres i en spenningsavlastet-glødet tilstand, med en hardhet som vanligvis kontrolleres mellom HRC 22 og 32. Dette området sikrer god slitestyrke samtidig som det tillater påfølgende frese-, bore- og tappeoperasjoner.
Spørsmål: Hva er forskjellene mellom ASTM A519 4140 DOM-slanger og 4140 Quenched and Tempered (QT) stanglager?
A: DOM-slanger brukes i kald-truk tilstand, og gir høy basestyrke og god seighet. I motsetning til dette krever 4140 QT stanglager grovbearbeiding etterfulgt av varmebehandling, som involverer en lengre produksjonsprosess. DOM-rør er mer kostnadseffektivt-og bedre egnet for direkte bruk som sylinderfat.
Spørsmål: Kan du levere finslipte rør med en H7 innvendig diametertoleranse?
A: Absolutt. Mens DOM-slanger vanligvis kommer med en H8-toleranse, kan vi utføre ekstra dype-hullshoning for å oppnå H7-toleranse, i tillegg til overlegen rundhet og retthet hvis tetningskravene dine er ekstremt strenge.
